蔡司三坐標小球冠檢測專題發布日期：2024-10-13 20:10:47
小球冠產品在汽車零配件行業中運用廣泛，其直徑及面輪廓度的加工精度直接影響到裝配效果。由于球冠范圍小，常規檢測過程中難免就會出現和小圓弧檢測一樣的問題：測不準。

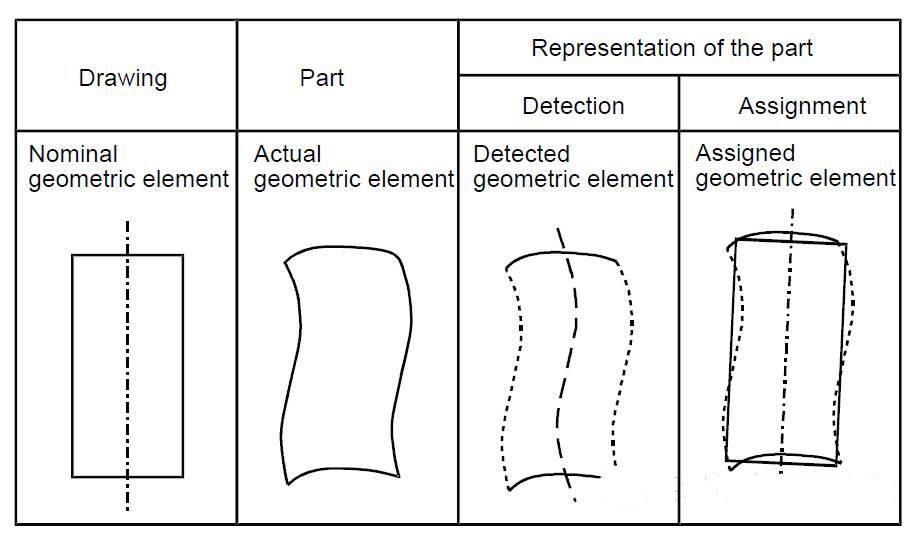

測不準的原因，這個要從檢測原理來說明： 如下圖
左一 ：設計圖紙上的幾何形狀
左二 ：產品實際表面形狀
左三 ：設備（包括三坐標）檢測到的表面形狀
左四 ：基于采集到的數據，計算得到的幾何形狀

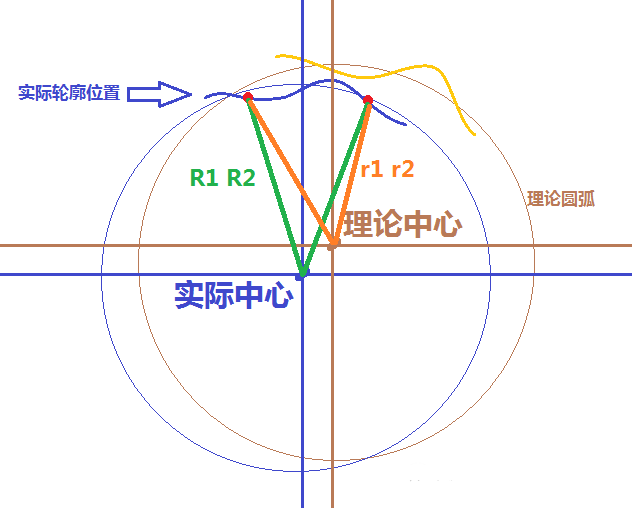

那么如何才能測準球冠直徑？檢測的原理和小圓弧檢測一致。
獲取真實中心位置，然后求解半徑。實現這個過程主要有兩種思路：
第一 結合曲線，使用曲線的擬合功能獲取擬合坐標系，然后再結合“球點”功能。
參考文章：蔡司三坐標小圓弧檢測專題I
第二 使用3D最佳擬合坐標系，然后再結合“球點”功能
下面以如下產品為例進行說明講解結合曲線功能計算球半徑：
注：使用曲線情況下，以下也不是唯一方法，請結合實際情況考慮
1 建立基本坐標系
2 設置小球面的掃描路徑
3. 定義球面上的2D曲線
在XY方向各截取兩條曲線，共計4條曲線
4. 建立曲線擬合坐標系
資源 - 其他 - 來自幾條曲線的坐標系
選擇曲線，設置擬合計算方式 （XYZ平移，XYZ軸旋轉）
5. 使用球點求解球半徑
元素 - 其他 - 球點
選擇曲線擬合坐標系 - 輸入球中心坐標XYZ和半徑R
策略 - 創建測量點
輸出半徑
說明： 在基本坐標下和曲線擬合坐標系下的XYZ值是一致的
注： 如果希望輸出直徑，可以通過公式計算得到。
尺寸 - 其他 - 結果元素
公式 - 選擇相應元素變量（getActual("球2").radius*2）
